Testa et Tube Caloris Exchanger

Testa et Tube Caloris Exchanger

Testa et Tube Commutator Calor est commutator caloris industrialis typicus et universalis. Eius nucleus structura magna constat testa (parte putaminis) quae in domibus fascis et fistulae numerosae (tubo lateris) intra testam inclusae sunt. Duo humores in diversis temperaturis in testudine lateris et lateris tubi respective influunt, caloris permutandi efficienter per tubulum metallicum parietes ad calefactionem, refrigerationem vel condensationem consequendam.

Contactus Us
  • Features
  • Nuntius
Features

Features:
Claviculae lineamenta huius fabricae in eius consilio structuris redduntur: Structura robusta: Ex magno cylindrico conchae et fasciculo tubo interne stricte disposito, nuclei partes cum schedae tubi, ballistae, et pileorum extremitatum, ei praestantissimae vires mechanicas reddendo.
Materia diversitas: Testa et fasciculus tubus ex variis materiis fieri possunt, ut chalybem carbonis, chalybem immaculatum, aes, titanium, et admixtiones nickel fundatae, ad condiciones processus complexae, secundum acrimoniam, temperaturam et pressionem requisita medii.
Flexibile configurationis: Calor transferendi efficientiam et guttam pressionis potest optimized et moderari, aptando aequationem et sectionem directionem, tubum longitudinem et diametrum, et vias fluunt in latere tubi et lateris testae (exempli gratia, unius pass, multi-passim).
Securus Sustentacionem: Tubus fixa vel fluitans capitis designationes permittit totum fasciculum a testa removeri ad inspiciendam, purgationem, vel reponendam fistulae laesae, instrumenti ad vitam pandens.







Related Products
De
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China Testa et Tube Caloris Exchanger manufacturers and Testa et Tube Caloris Exchanger supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Testimonium Honoris
  • Occupational Health and Safety Management System Certification
  • Environmental Management System Certification
  • Quality Management System Certification
  • Certification
  • Testimonium LICENTIA
  • Productio Licentia Specialis Equipment Popularis Reipublicae Sinarum
  • Productio Licentia Specialis Equipment Popularis Reipublicae Sinarum
  • Certification
  • Certification
News
Industria scientia

Quid est? Testa et Tube Caloris Exchanger et quomodo operatur? A testam et fistulam calor exchanger est fabrica thermarum late adhibita constans vas cylindricum pressionis (testa) continens fasciculum fistularum. Unus fluidus intra tubos influit, alter vero fluidus circum tubos intra putamen (partem testam) fluit. Calor trans parietes tubi transfert, ut efficiens calefactionem, refrigerationem vel condensationem efficiat. Ut confidebat Caloris Commutatoris Industrial Supplier , Jiangsu Shineng Chemical Equipment Co., Ltd. summus perficientur consilia praebet. Ut Sinis flue gas recuperatio unitatis fabrica et vastum calorem recuperandi systematis societatis, Jiangsu Shineng Chemical Equipment Co, Ltd, condita in 2005, societas specialitas in R&D et fabricando flue gas vastum calorem recuperandi systemata et apparatum chemicum, possidens facultatem comprehensivam in-domus facultatem a calore fistulae progressionis et nickel-basis brazing ad pressionis vas fabricationis. Producti nostri late usi sunt in chemicis, metallurgiis, generationibus potentiae et industriae ammoniaci synthetica, et ad mercatus transmarinas exportati sunt. nostrum Sina Tube Caloris Exchanger solutiones componunt constructionem robustam cum consiliorum scelerisque nativus.

Typice, a testam & tubum calor exchanger artifices consilio praebet altiore calor translatio coefficientium vndique a 150 ad 1200 W/m²·K secundum fluidorum proprietates et fluxus dispositionem. Plus quam 65% caloris industrialis commutationem officiorum globally (expolitio, petrochemical, potestas) huic technicae nituntur (TEMA signa, 2024).

1. Quomodo Testa et Tube Calor Commutator Opus facit? (Core Mechanism)

The testudo genus calor exchanger operatur secundum caliditatem gradiente agitatae conductionis et convectioni. Calidum fluidum (vel lateris vel lateris tubi) industriam scelerisque emittit, quae crassitudinem parietis tubi transit (typice 1.2-3.5 mm), et humore frigido absorbetur. Bafflat intra testae latus fluidum testaceum directo trans tubo fasciculo multiplicato, crescens turbulentum et calori trans- coefficientem. 40-60% ad rectum per consilium. Certum-tubesheet fistulam sheet calor exchanger Communiter adhibetur ad operas mundas non mordax, dum caput fluitantis vel U-tubae technicorum expansionem accommodant. Ad typicam applicationem olei frigidior Sina Testa et Tube Caloris Exchanger medium temperaturae differentiam stipes consequitur (LMTD) correctio factor supra 0.85, et exitus olei temperaturae ad 42°C redactus cum aqua rate 1,5 temporibus olei rate.

A fistula calor exchanger artifices sicut Jiangsu Shineng optimizes spactionem fallunt (0.2 ad 0.5 testae ID) et tubus picis (1.25-1.5 tubo OD) ad aequilibrium caloris translatio et pressionis gutta. Industria notitia (ex Consociatione Tubular Commutatoris Manufacturers) indicat ob testae 2-passim et 4-passim tubi dispositionem, altiorem efficaciam consequi posse 75-85% ad officiorum liquidorum liquidorum.

2. Typical Design parametri pro Testa et Tube Caloris Commerciatores

Tabulae sequentes lists clavem design parametri adhibuit testam et fistulam calor exchanger supplier Jiangsu Splendens ad applicationes chemicae et potentiae. Hi valores TEMA et ASME sectio VIII lineamenta sequuntur.

Mensa 1: Testa Typica et tubi commutator design iugis (Jiangsu Shineng design database 2025)
Parameter Typical dolor Unitas
Testa Diameter 150 – 2500 mm
Tubus Longitudo 1.5 - 9.0 m
Tubus OD (communis) 15.9, 19.05, 25.4 mm
Max Design Pressura 0.5 – 10.0 MPa
Design Temperature -30 ad 550 °C
Altiore caloris transitus coefficientis U (W/m²·K) pro diversitate muneris Aquae Aquae 850 – 1200 Vapor-aqua 1000 - 1500 Aquae oleum 150 – 400 Gas-Gas 30 – 100 Superior U significat magis compactum commutatorem. Data e tema et Jiangsu Shining internum referat

Horizontalis talea analysis chart: Chartula translationis coefficientium calorem comparat (U) pro communium fluidorum paria utendo bene designato testam et fistulam calor exchanger . Pro officiis aquarum ad aquam, U 850-1200 typice W/m²·K vagatur, tale commercium pacatum faciens. Vapor densationis contra aquam altissimam reddit U (1000-1500) propter amplificationem phase-mutationis. Liquida-ad liquida medicamenta sicut refrigerationem olei (aqua-olei) modice monstrant U 150-400; ergo plus requiritur area superficialis. Officia gaseosa infima U efficiunt (30-100), maiora postulantes unitates. Ut sit amet Caloris Commutatoris Industrial Supplier , Jiangsu Shineng optimizat consilium fallere et tubulum latus transit ad ventilandum U valores ad finem superiorem pro singulis categoriis. Ad petrochemicam plantam processus 80,000 kg/h olei crudi augens U ab 250 ad 320 W/m²·K aream requisitam per 22% reducit, salvis materialibus sumptum et vestigium.

3. Temperature Profile Per calorem Commutatoris (Conterflow vs. Parallel flow)

A fistula calor exchanger artifices typice commendare dispositionem counterflowit, quia differentiam calidiorem magis aequabilem praebet. Linea chart infra ostendit temperatura vs. longitudinem typicam counterflow testam & tubum calor exchanger artifices design (calidi fluidi: 180°C ad 85°C, fluidi frigidi: 30°C ad 120°C).

Temperature Distribution in Counterflow Testa et Tube Exchanger Calidum fluidum (crusta parte) Liquor frigidus (tubus latus) 0% C% longitudo 180°C 85°C 30°C 120°C

Linea graphi interpretatio: In counterflow testudo genus calor exchanger fluidum calidum 180°C intrat et exit 85°C dum frigidum fluidum calefacit ab 30°C ad 120°C. Temperatura curvarum vim fere constantem obtinent ΔT per longitudinem, stipem mediocrem differentiam temperaturae (LMTD) circa 46°C. Pro fluxu parallelo, LMTD esset tantum 31°C, postulans 48% plus caloris aream translationis ad idem officium. Hoc est quod testam et fistulam calor exchanger supplier Jiangsu Shineng semper suadet counterflow nisi congelatio in sollicitudinibus aliter dictat. In a 4 MW calor recuperandi systema syntheticum ammoniae plantae, utens nobis fluens parallelus, reducitur tubus fasciculus longitudinis ab 5.2 m ad 3,7 m, directe deprimens obsidionem capitalem et pressionem 18% stillam.

4. Industrial Applications et Caloris Transfer euismod per Sector

Sina Testa et Tube Caloris Exchanger unitates serviunt criticae functiones per industries. Columna chart ostendit typicam caloris officium iugis pro nostro suppeditato fistulam sheet calor exchanger in diversis partibus (notitia secundum 2025 recognitiones project).

Typical Calor Officium (MW) per Unit - Testa et Tube Caloris Exchanger 4.2 Petrochem 7.8 potestas Gen 5.5 Metallurgy 3.0 Coal Chem Unaquaeque columna significat typicam unum unitatis (design pressura 1.0-3.0 MPa)

Columna chart indagari: The bar heights illustrare munia typica scelerisque tractata ab uno testam et fistulam calor exchanger in amet lorem. Unitates generationis potentiae saepe magnas facultates requirunt (7.8 MW per exchanger) propter altas feedwater calefactionis postulatorum. Plantae metallurgicae (ferrum, non-ferrum) nuntiant medium officium 5.5 MW pro recuperatione caloris gasi flue ante baghouses intrantes. Fragores petrochemici cum muniis circa 4.2 MW per cambiatorem agunt, dum calculus chemica (methanolum vel ammoniacum syntheticum) plerumque 3.0 MW unitates requirit. Jiangsu Shineng ut ducens Caloris Commutatoris Industrial Supplier has provincias testam et fistulam cambiarii 380 tradidit. Pro 2024 proiectum in Mongolia interiore, una testudo-et-tube vasti caloris commutatoris recuperavit 4.8 MW, reducendo vaporem consumptionem 12000 talentorum annuatim, directe meliori vestigium plantae carbonii.

5. Testa & Tube Caloris Exchange - euismod Radar (Versus Foedus Alternatives)

Comparari laminam vel aerarium nummulariorum, the testudo genus calor exchanger princeps pressura et implicita officia praebet commoda. In radar chart rates quattuor attributa pro more testam et fistulam calor exchanger manufacturers design.

Testa & Tube Plate Exchanger (foedus) Princeps pressura facultatem tolerantiae fouling Tutela otium Pretium per aream Temp range

chart radar taxationem: Polygonum caeruleum (testa et tubum) pereuntis summa in facultate alta pressa (usque ad 20 MPa in nostris designationibus), tolerantia foeda, et range temperatura late (-30°C ad 550°C). Tutela opulentia est etiam alta, quia tubus fasciculi mechanice purgari possunt. E contra, lamina caloris commutatoris (rubrum pessumdatum) minus per aream et densitatem sumptus praebet, sed certamina cum limitibus gasket (max 3.0 MPa) et implicitum. For Sina Tube Caloris Exchanger applicationes, metallurgicae et calculi chemicae plantae eligunt testam et fistulam calor exchanger supplier Jiangsu Shineng propter constructionem ferro robusti carbonis vel immaculati. Super biennium vivendi, testa et tubus bene conservata unitas nonnisi duas fistulas supplementum typice requirit, cum bractea unitas quinque gasket iude indigeat. Inde putamen et fistulam potiorem ad sordida et alta caliditas rivos facit.

6. Design & Vestibulum Features Jiangsu Shineng Testa et Tube Exchangers

  • Tubus consuetus layout: Pix triangularis vel quadrata, optimizing caloris translatio versus accessum purgans.
  • Materia flexibilitas: chalybs carbonis, chalybs immaculata (304/316L), duplex, nickel mixtura - apta ad latus mordax vel summus temperatus.
  • Processus provectus welding for fistulam sheet calor exchanger tubus-ut-tubesheetos (expansion and seal welding).
  • In domo caloris fistulae et facultatem Brandi Nickel etiam in vasto calore systematis recuperandi adhibita, commutatores integrantes cum unitates gasorum fluminum.
  • Omnes unitates hydrotestatae ad 1.3× pressionem designandam, cum 100% radiographicis probatio in summis criticis.

Jiangsu Shineng Chemical Equipment Co., Ltd. plusquam trecentas crustas et tubum caloris commutatoris per totum orbem coniungit. nostrum Sina Testa et Tube Caloris Exchanger producta sunt in synthetica ammoniaci vasti caloris receptatio, fornax metallurgica refrigeratio, et vis plantarum lube oleum coolers. Praestare etiam nobis servitia conchis exsistentibus retrofitandi et retubandi, servitium vitae ultra 15 annos extendentes.

7. Frequenter Interrogata de Testa et Tube Caloris Commutatores

Q1: Quid interest inter fistulam U-tubam et testam tubi fixae et fistulam caloris commutatoris?

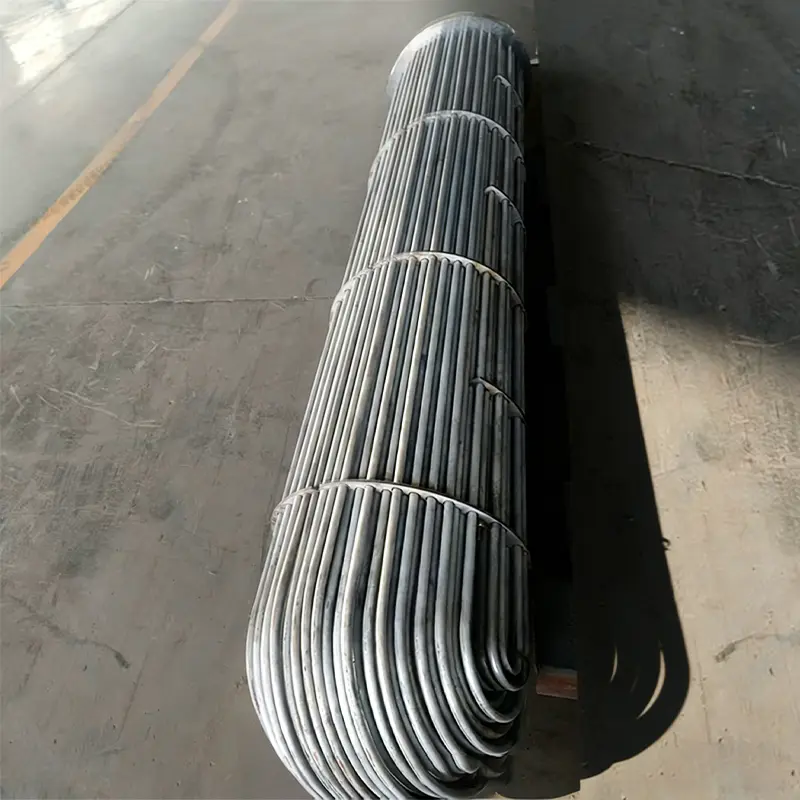

Certa tubesheet fistula calor exchanger artifices designa, utrumque schedae tubi conchae iuncta, expansionem scelerisque limitans. Fasciculi U-tubus liberam expansionem et faciliorem purgationem permittunt, sed tellus flexuram purgationem restringit. Jiangsu Shineng commendat U-tubam pro magna differentia temperatura (>100°C).

Q2: Quomodo, si putamen et fistulam calor commutatoris foedatur?

Bene monitored testudo genus calor exchanger Ostendit pressura auctam guttam et fluxum caloris fluidi frigidi minui. Si altiore U guttae per 30% de valore consilio, purgatio commendatur. Mechanica purgatio (tubus percute) vel circulatio chemica adhibita in genere depositi.

Q3: Potestne uti concha et fistula caloris commutatoris pro gas-gas caloris recuperatione?

Ita, quamvis coefficientes gasici caloris translatio humiles sint (30-100 W/m²·K). Superficies extensae (pinnae in tubis) saepe adhibentur. sicut an Caloris Commutatoris Industrial Supplier , Jiangsu Shineng praebet testam finnatae et tubi nummularii pro vapore vaporis fluviali recuperationis fluvii vasti caloris boilers, efficientiam assequendi usque ad 72%.
